🖐️서론
안녕하세요 HiDAN 입니다.
지금까지 FIREBAT AK2 PLUS 미니PC의 발열을 해결하기 위해 이것저것 시도를 많이 해봤는데요.
조금은 온도를 낮출 수 있었지만, 근본적으로 미니PC의 발열을 해소해야겠더라구요.
그러던 중, 서버포럼에서 다른분이 개조하신 AK2 PLUS를 보고 이거다 싶었습니다😻
서버포럼 게시글은 아래 링크들을 참고해주세요.
https://svrforum.com/hardware/1906101
AK2 PLUS 쿨링의 끝판왕(?)으로 개조를 끝냈습니다
ak2 발열을 잡기위해.. 결국 끝판왕이라 봐도 될정도의 수단으로 개조를 끝냈습니다 개조라기엔 좀 애매하긴 한데 순정에서 벗어났으니 아무튼(?) 개조로 하겠습니다 타 커뮤니티 글들처럼 타공(
svrforum.com
서버포럼에는 항상 좋은 정보가 많이 올라와서 자주 방문하고 있습니다 🥰ㅎㅎ
그럼 지금부터 우당탕탕 시행착오가 많았던 개조 과정과 결과를 상세하게 소개드리겠습니다!!
🛫 케이스 3D 프린팅 주문제작
시작은 서버포럼에서 같이 올려주신 3D 프린팅 도면이었습니다.
금액이 너무 비싸서 배보다 배꼽이 더 커지는거 아닌가 걱정이었습니다만...
다행히 생각만큼 큰 비용이 발생하진 않아서 대행업체에 주문제작을 맡겼습니다.
업체에 주문을 맡긴지 오래 되지도 않았는데 금새 보내주신 프린팅 모델 이미지 입니다.
실은 이때까지만 해도 컬러는 생각도 않고, 그냥 만들어주세요!!! 했습니다🤣
결과물은 생각보다 훨씬 빨리 받았습니다.
토요일에 주문을 했는데도 배송 받기까지 5일정도 걸린 것 같습니다. (주말 포함)

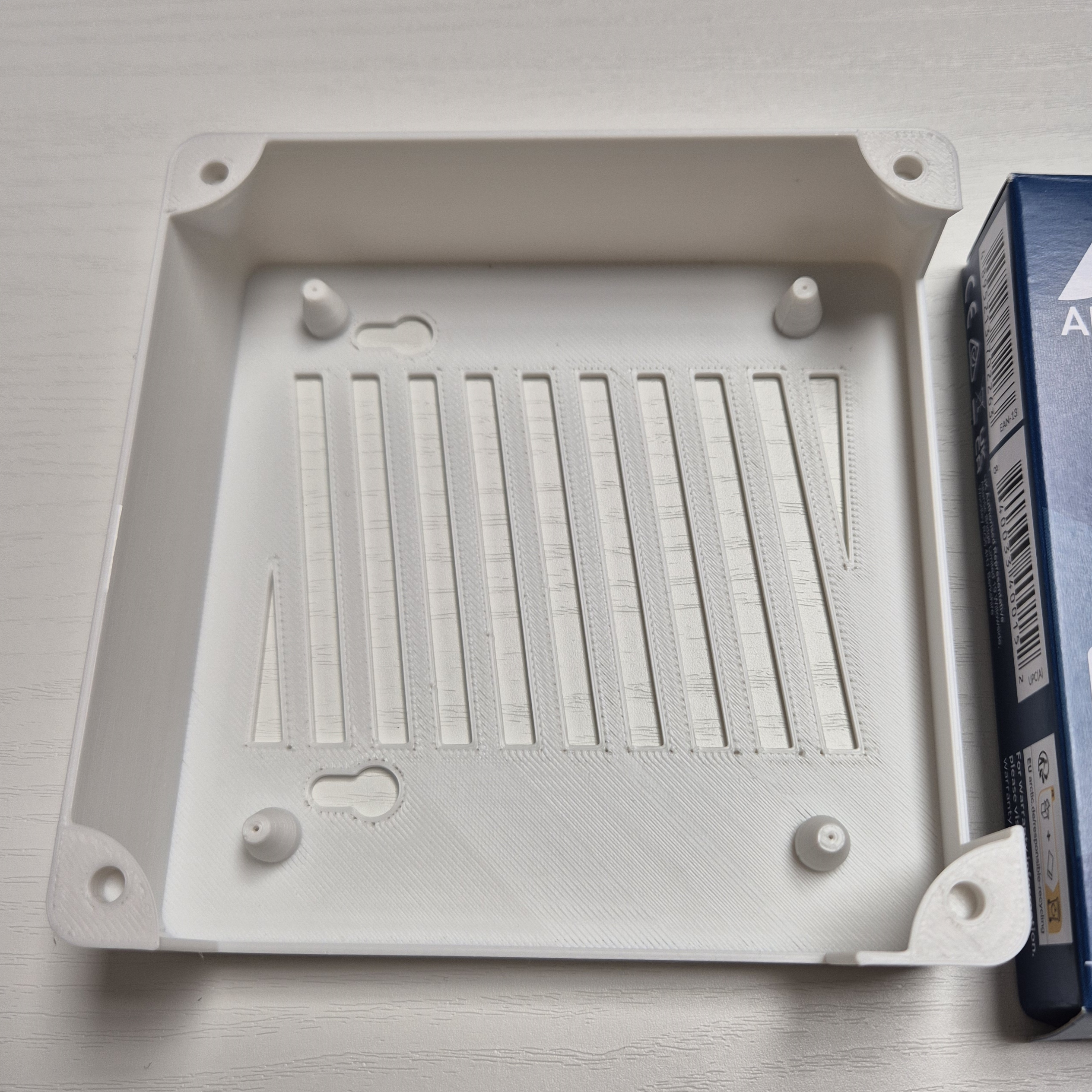

그렇게 배송받은 3D 프린팅 케이스 입니다.
생각지도 못한 새하얀 화이트 컬러의 케이스라 갑자기 기분이 좋더라구요 🥰
프린팅 소재는 기본으로 주문을 했는데, 케이스의 두께는 다소 얇고 부드러운 느낌입니다.
하지만 파손이나 충격에는 오히려 강할 것 같아서 좋더라구요.
🧊 쿨링팬 주문하기

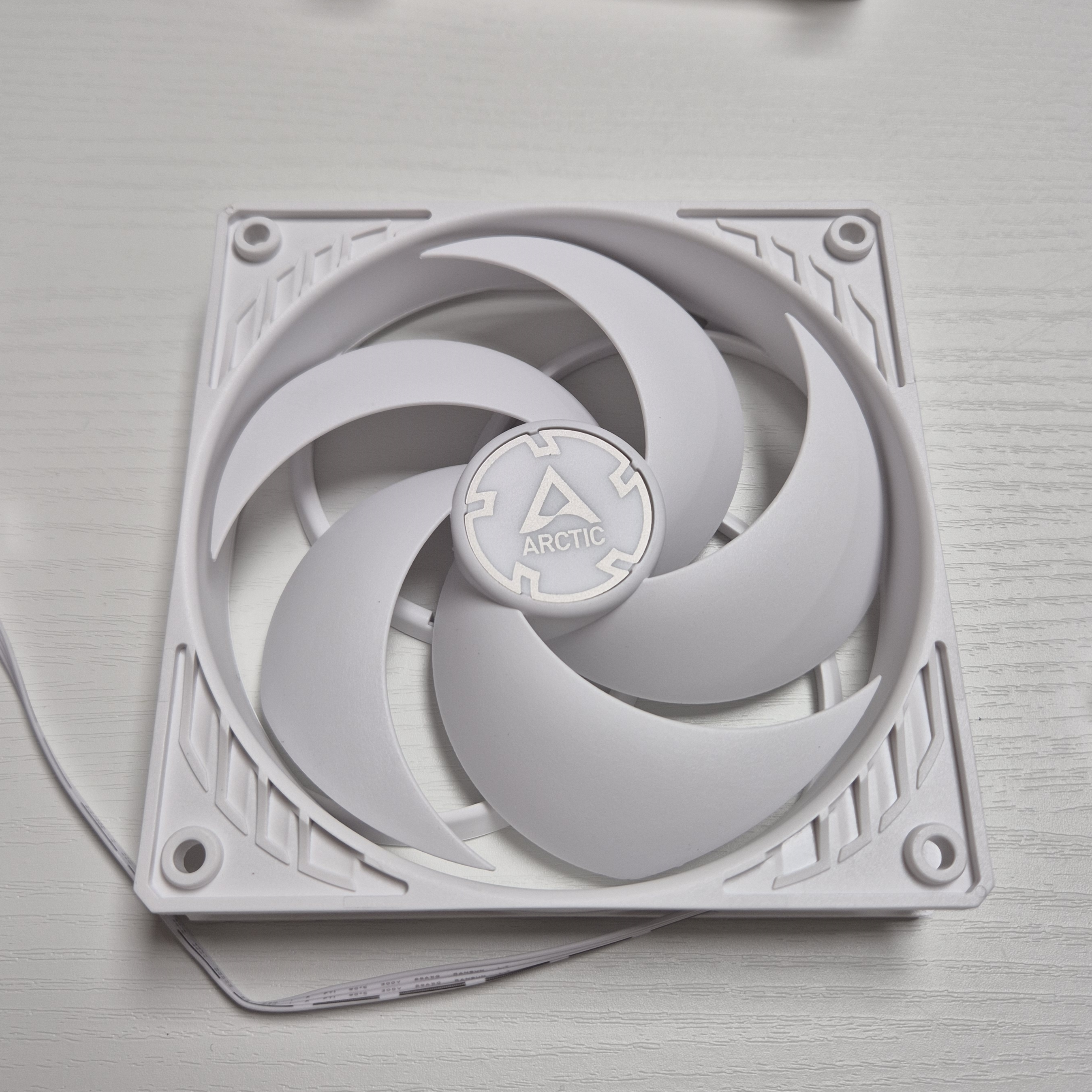

쿨링팬은 케이스 크기에 맞춰서 120mm 사이즈로 구매했습니다.
화이트 케이스에 맞춰서 ARCTIC P12 PWM PST 제품으로 쿠팡에서 주문했습니다.
https://link.coupang.com/a/b6cZmP
아크틱 P12 PWM PST 피씨디렉트 white / white - 케이스쿨러 | 쿠팡
쿠팡에서 4.9 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 47 제품도 바로 쿠팡에서 확인할 수 있습니다.
www.coupang.com
🪛케이스 교체하기
이제 케이스 교체를 위해 AK2 PLUS를 분해해야하는데요.
분해하는 과정은 제가 이전에 올린 포스팅을 참고해주세요.
FIREBAT AK2 PLUS 분해 방법
서론안녕하세요. HiDAN 입니다🖐️ 얼마전 가격이 너무 좋아 구매한 FIREBAT AK2 PLUS 미니PC에 대해 리뷰 했는데요!!저렴한 가격과 컴팩트한 사이즈, 거기에 정말 착한 전력 소비량까지 맘에 쏙드
hidan.tistory.com
참고로 분해하는 과정에서 다른 점은 Wi-Fi 안테나를 완전히 케이스에서 분리를 했습니다.
케이스에 부착된 부분을 일자 드라이버 같은 도구를 이용해서 조심히 들어올리시면 쉽게 제거하실 수 있습니다.
하지만 저는 초보인 저는 손이 덜덜덜... 😨
메인보드를 3D 프린팅 케이스에 장착하고, 쿨링팬을 장착해주시면 케이스 교체는 끝납니다 ㅎㅎ
☃️ 케이스 교체 결과 (FIREBAT AK2 PLUS 화이트 버전)
짜잔!!

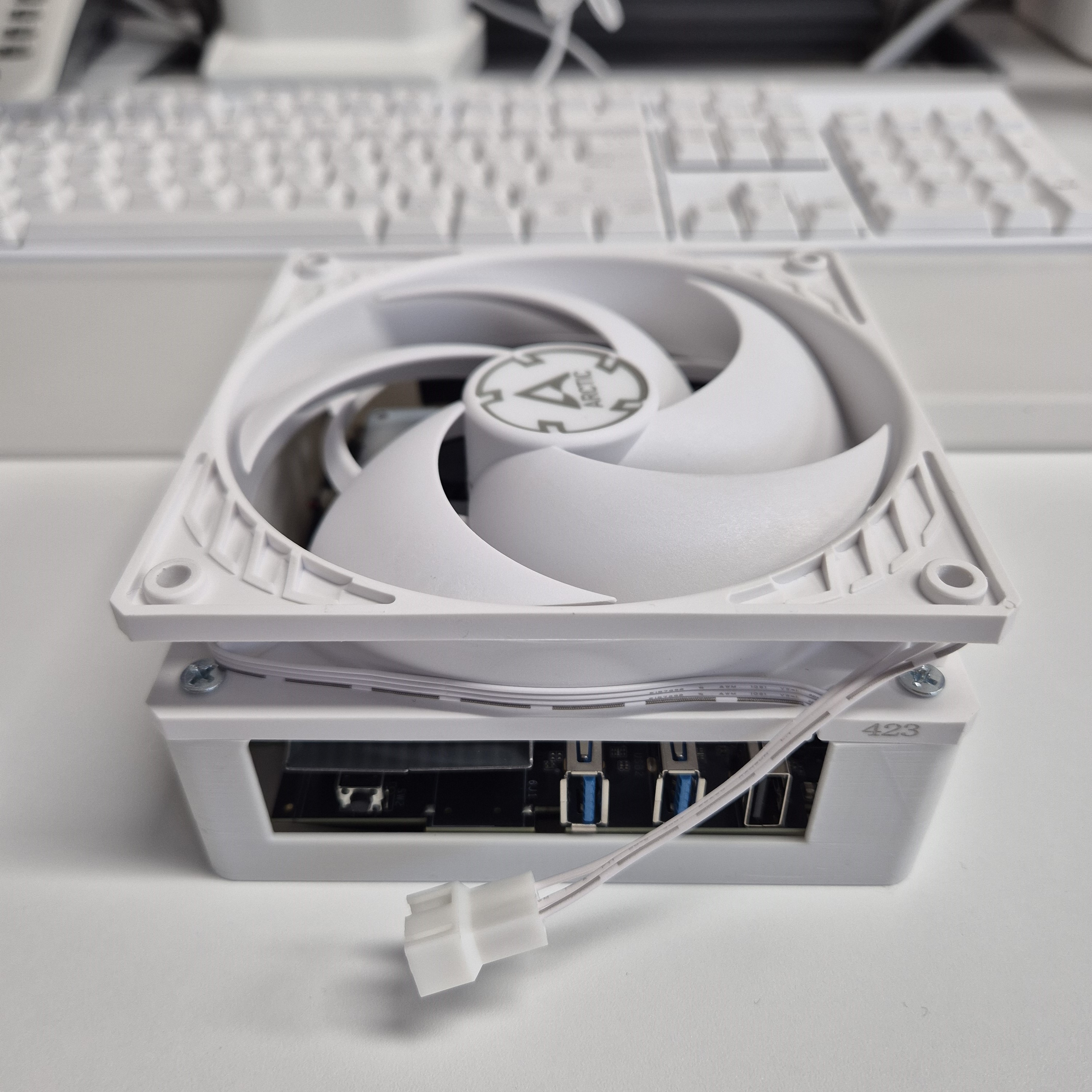

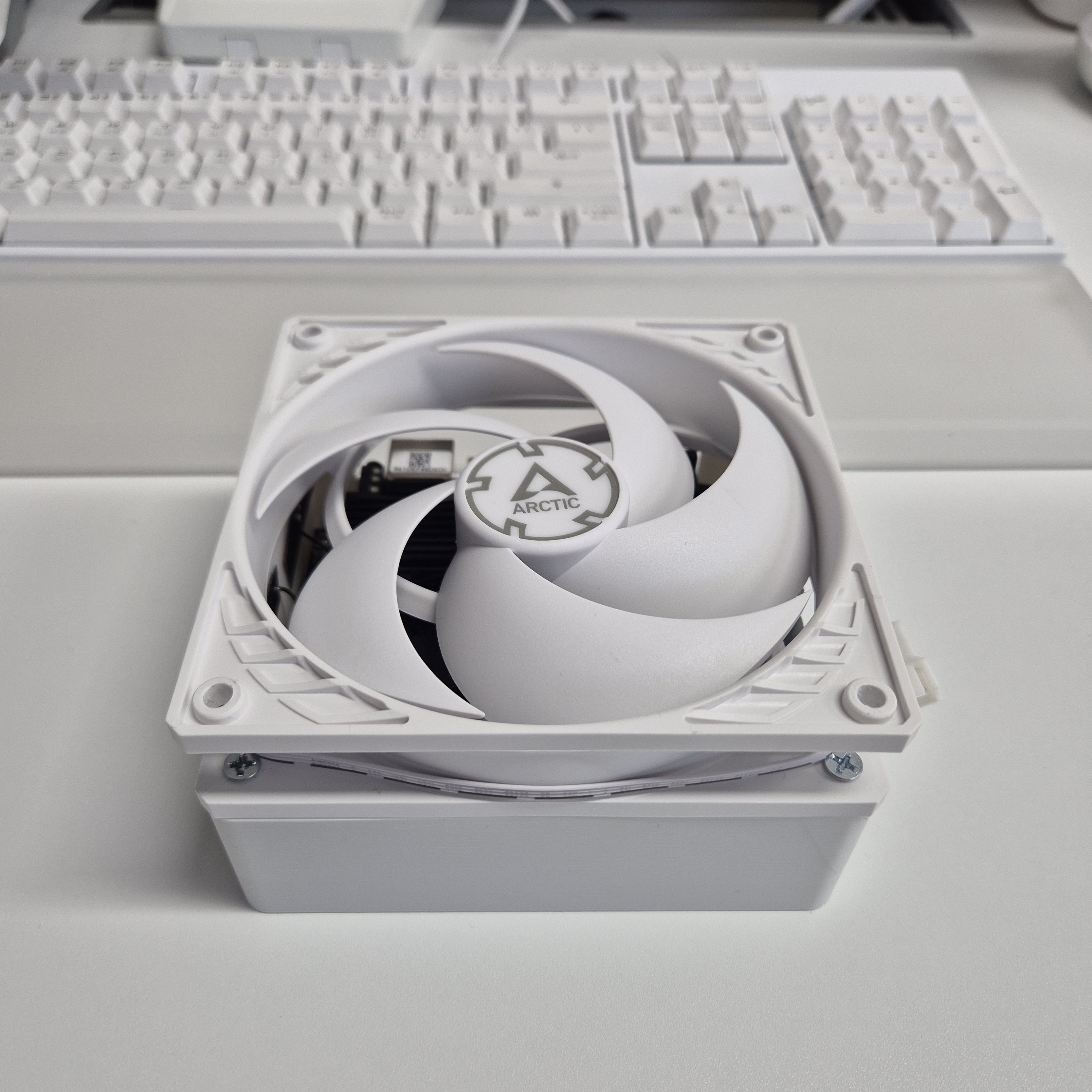

이렇게 교체 완료하고 새롭게 태어난 FIREBAT AK2 PLUS 화이트 버전입니다.
눈처럼 깔끔한 화이트 컬러 케이스 덕분에 정말 맘에 듭니다👍
조금 아쉬운 부분은 케이스의 포트 부분이 완전 개방되어 있어 먼지 유입에 취약할 것 같아요.
3D 모델링을 하실 수 있으면, 직접 꼼꼼하게 만드시면 훨씬 퀄리티 좋을 것 같습니다.
참고로 저는 CPU 쿨링팬은 그대로 유지하고 120mm 쿨링팬을 달았습니다.
다른 분들은 CPU 쿨링팬을 제거하고 방열판을 다시는 분들도 있더라구요.
😣 쿨링팬 전원 어댑터 연결 (Feat. 실수...)
이제 쿨링팬에 전원을 연결해주어야 하는데요.
AK2 PLUS 미니PC는 메인보드에 쿨링팬을 위한4PIN 이 없습니다ㅠㅠ

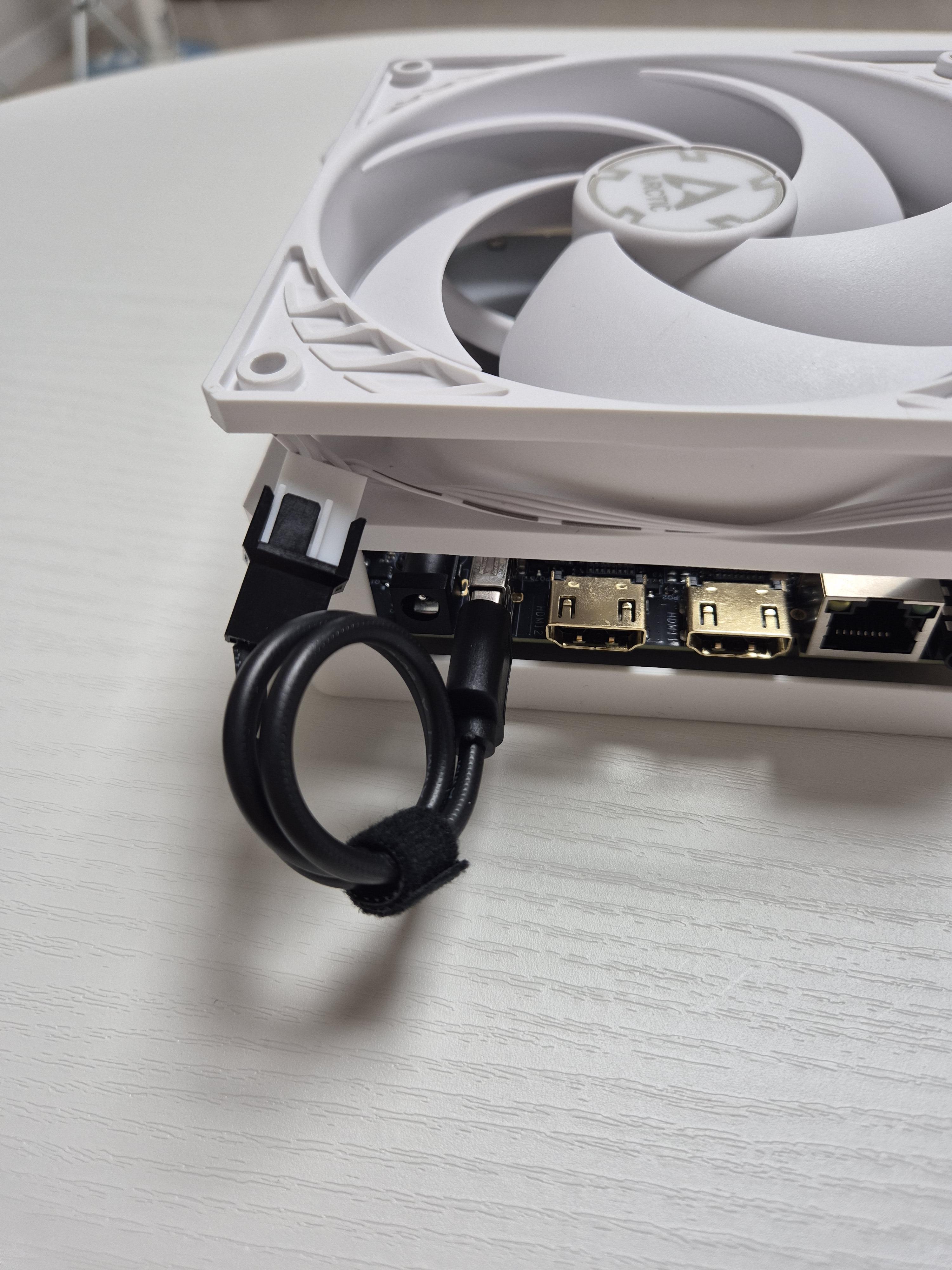

따라서 아래와 같이 USB-TO-4PIN 변환 어댑터를 사용해야하는데요.
이 어댑터의 경우, 5V 전압으로 변환 시켜주는 제품입니다.
https://link.coupang.com/a/b6c7Fb
[티테크놀로지] [T-PWM-UMF] USB(수) TO 3P 4P PWM(수) 30CM 변환케이블 - 변환젠더 | 쿠팡
쿠팡에서 4.3 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 6 제품도 바로 쿠팡에서 확인할 수 있습니다.
www.coupang.com
하지만 저는 몰랐습니다...
ARCTIC P12 PWM 모델은 12V 전압을 필요로 하다는 것을요.
덕분에 전원을 키면 팬이 움찔하는데, 그 순간 타이밍 맞춰서 팬을 밀어줘야합니다 🤣 🤣 🤣
안그러면 팬이 안돌아요 ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ
알리에서 12V 어댑터로 다시 주문했으니, 일단 5V로 장착시켜주었습니다 ㅋㅋ큐ㅠㅠㅠ
혹시 12V 어댑터가 필요하시면 아래 알리 링크를 참고해주세요 ㅠㅠ
https://s.click.aliexpress.com/e/_okdwzlp
USB to 4Pin PWM 5V to 12V Boost Line USB Sleeved PC Fan Power Adapter Connector Converter Cable 5V to 12V - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
👍 교체 결과물
쿨링팬이 동작하고 있는 FIREBAT AK2 PLUS 입니다.
에어플로우가 TOP-to-BOTTOM 방식으로 동작하고 있습니다.
미니PC 옆에 손을 갖다대면 상당히 시원한 바람이 나오고 있더라구요.
케이스 교체 후, 온도 측정

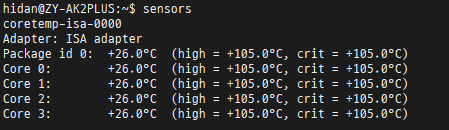

케이스 교체후, IDLE 기준으로 온도가 26도로 정말 낮습니다.
물론 겨울이라 온도가 낮을 수도 있지만, 그전에 70도에 비하면 이건 뭐... 🤣

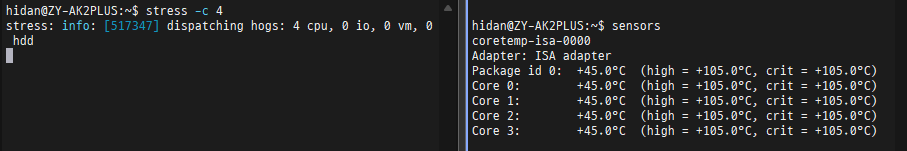

stress 명령어로 10~15분 정도 부하를 주고난 뒤에 온도를 측정해보았습니다.
45도 정도의 온도를 꾸준히 유지하고 있습니다.
처음 알았는데, Default 상태의 AK2 PLUS는 CPU 팬이 45도 이상부터 돌아가더라구요.
심지어 stress 명령어를 종료하자마자 CPU 온도는 30도 중반으로 떨어집니다.
케이스 교체 결과는 서버포럼에서도 올려주셨는데 참고하시면 좋을 것 같습니다.
https://svrforum.com/hardware/1913230
AK2 PLUS 케이스갈이후 온도측정 (기록용)
상세하게 테스트는 안했고 아래걸로 국내에서 테스트한건 없어서 기록+참고용으로 남겨봅니다 사용도면 : AK2 PLUS 케이스 3D프린트 도면[하드웨어] kmw_ 2024.07.07직접 만든건 아니고 중국에서 nuc, gm
svrforum.com
💐 마무리
결과적으로 FIREBAT AK2 PLUS 미니PC의 발열을 해결하는데 필요한 것은 쿨링 시스템의 개선이었던 것 같습니다.
케이스 교체에 비용이 조금 들긴 했지만, 굉장히 마음에 드는 외관으로 변경되었고 결과도 좋아서 만족스럽습니다🥰
혹시나 미니PC의 발열문제로 고민이신 분들에게 이글이 조금이나마 도움이 되었으면 하며 이만 마치도록 하겠습니다.
감사합니다!🖐️
